Thomsonův vzorec

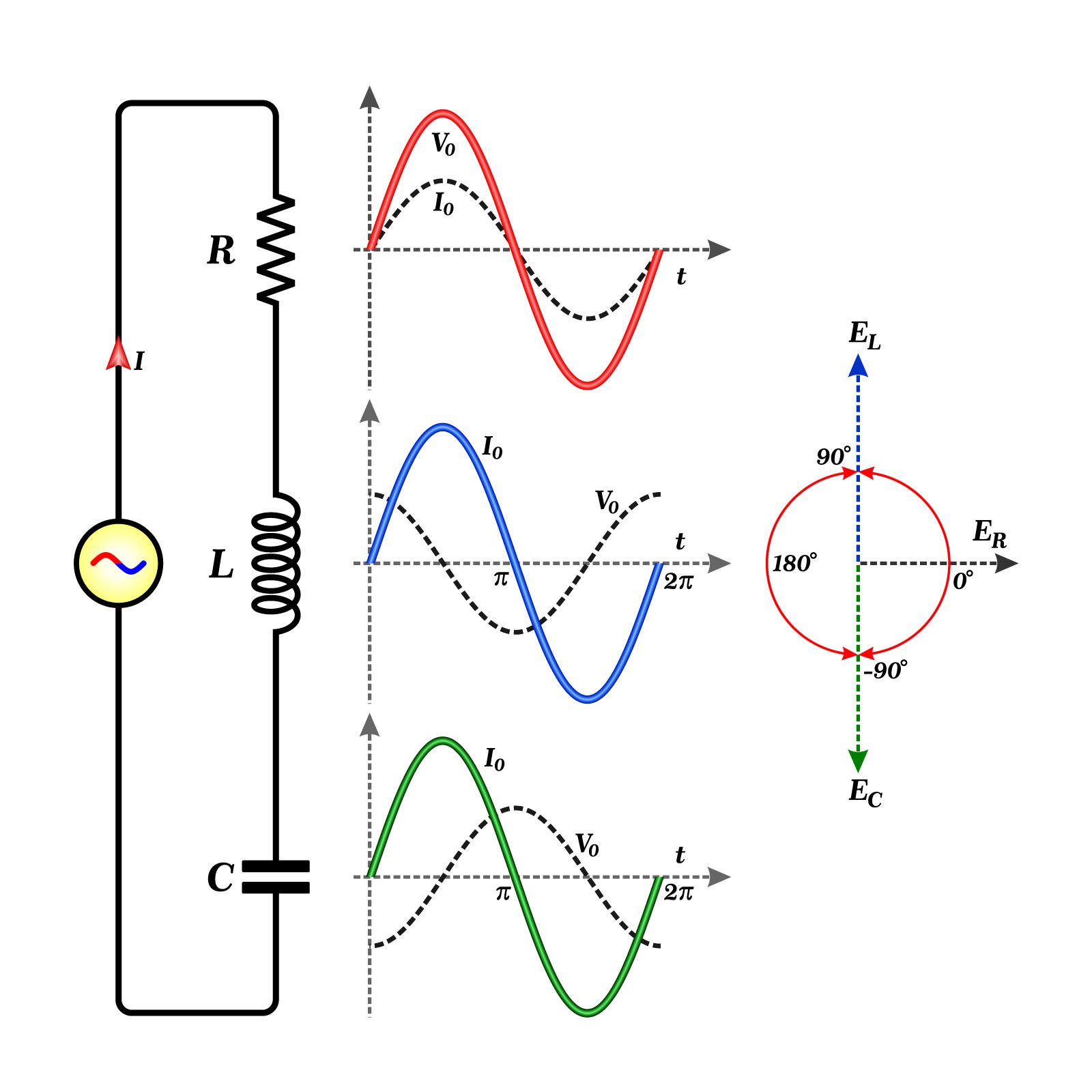

Rezonanční podmínka pro obvod složený z ohmického odporu R, indukčnosti L a kapacity C v sérii, protékaný střídavým harmonickým elektrickým proudem. Udává periodu vlastního kmitání elektrického obvodu tvořeného sériovým zapojením rezistoru, cívky a kondenzátoru. Tento vztah je základním výsledkem při studiu rezonance v lineárním RLC obvodu.

Pro ideální případ (zanedbatelný odpor) určuje Thomsonův vzorec tzv. rezonanční periodu \( T \), tedy čas, za který obvod vykoná jeden úplný cyklus oscilace. Vztah má tvar:

\[ T = 2\pi \sqrt{LC}, \]

kde \( L \) je indukčnost (v henry), \( C \) je kapacita (v faradech) a \( T \) je perioda v sekundách. Rezonance nastává tehdy, když impedance obvodu dosahuje svého minima a střídavý proud má maximální amplitudu.

Tento vztah je analogický s kmitáním mechanického oscilátoru a ukazuje, že vlastní frekvence oscilace závisí pouze na indukčnosti a kapacitě. Odpor \( R \) ovlivňuje tlumení, nikoli vlastní periodu.

Z frekvenčního hlediska lze z Thomsonova vzorce odvodit i vlastní kruhovou frekvenci:

\[ \omega_0 = \frac{1}{\sqrt{LC}}, \quad f_0 = \frac{1}{2\pi \sqrt{LC}}. \]

Thomsonův vzorec se běžně používá při návrhu rezonančních obvodů v elektronice, například v laděných obvodech, anténních systémech či oscilátorech.

Vzorec je pojmenován po britském fyzikovi Williamu Thomsonovi (lord Kelvin), který se zásadně podílel na rozvoji fyziky 19. století.
